Sicherheitsrelevante Messungen an HV-Systemen

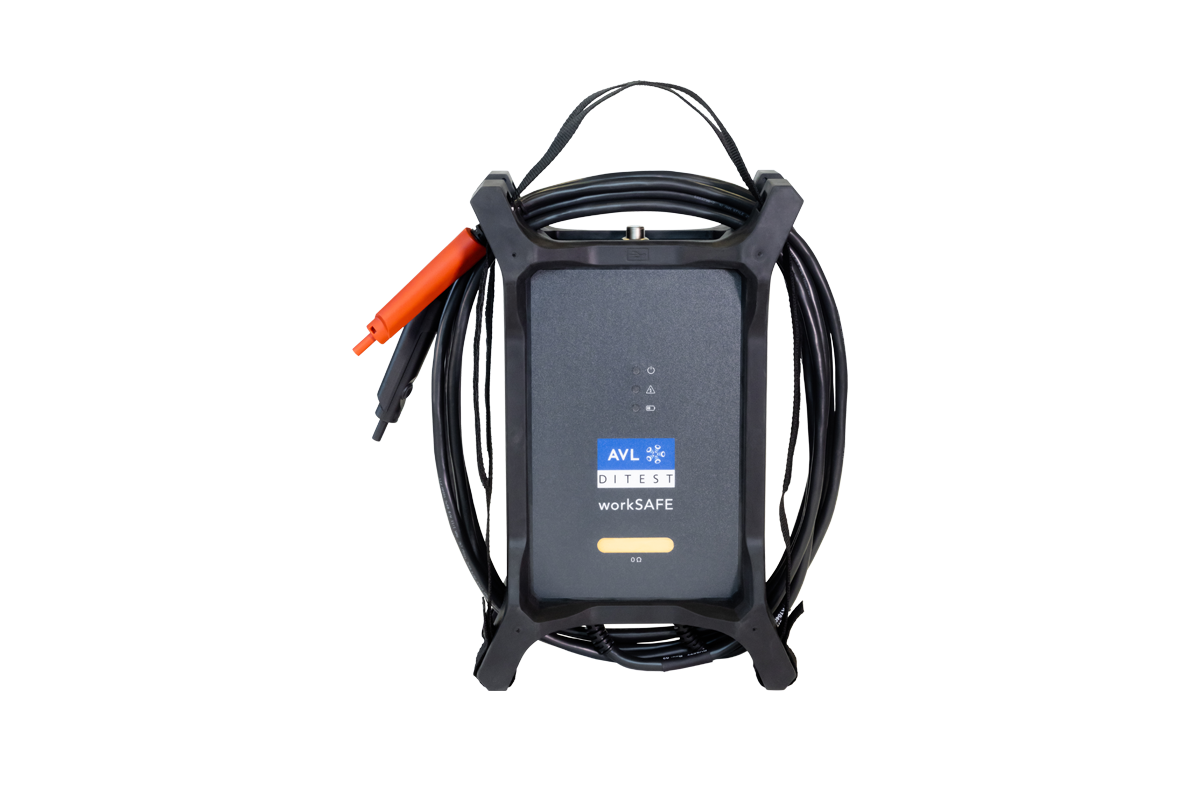

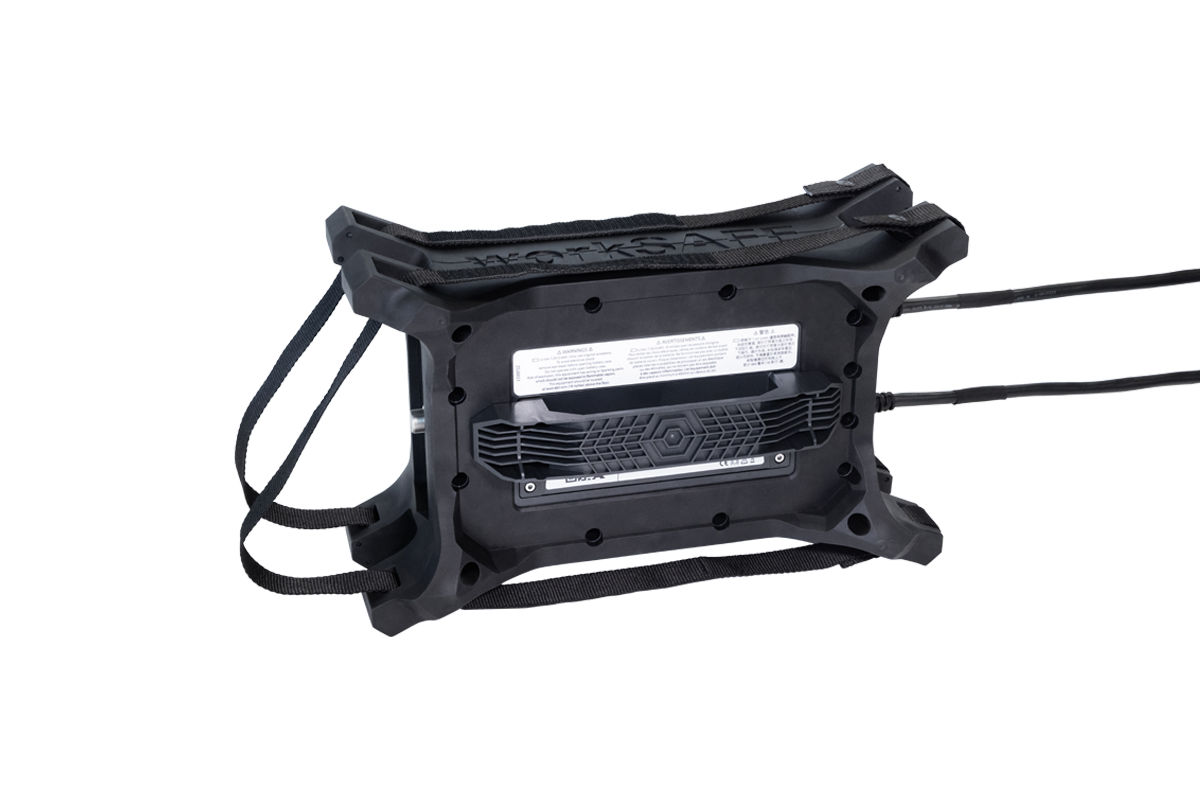

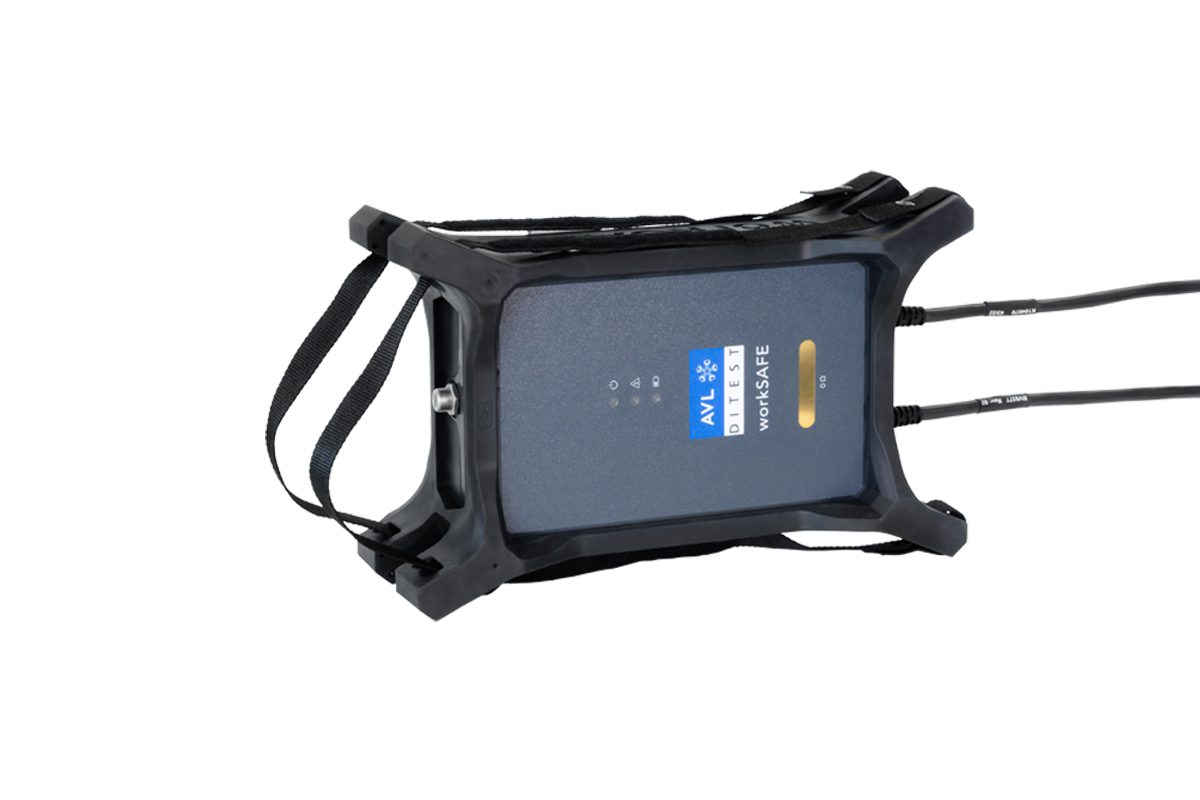

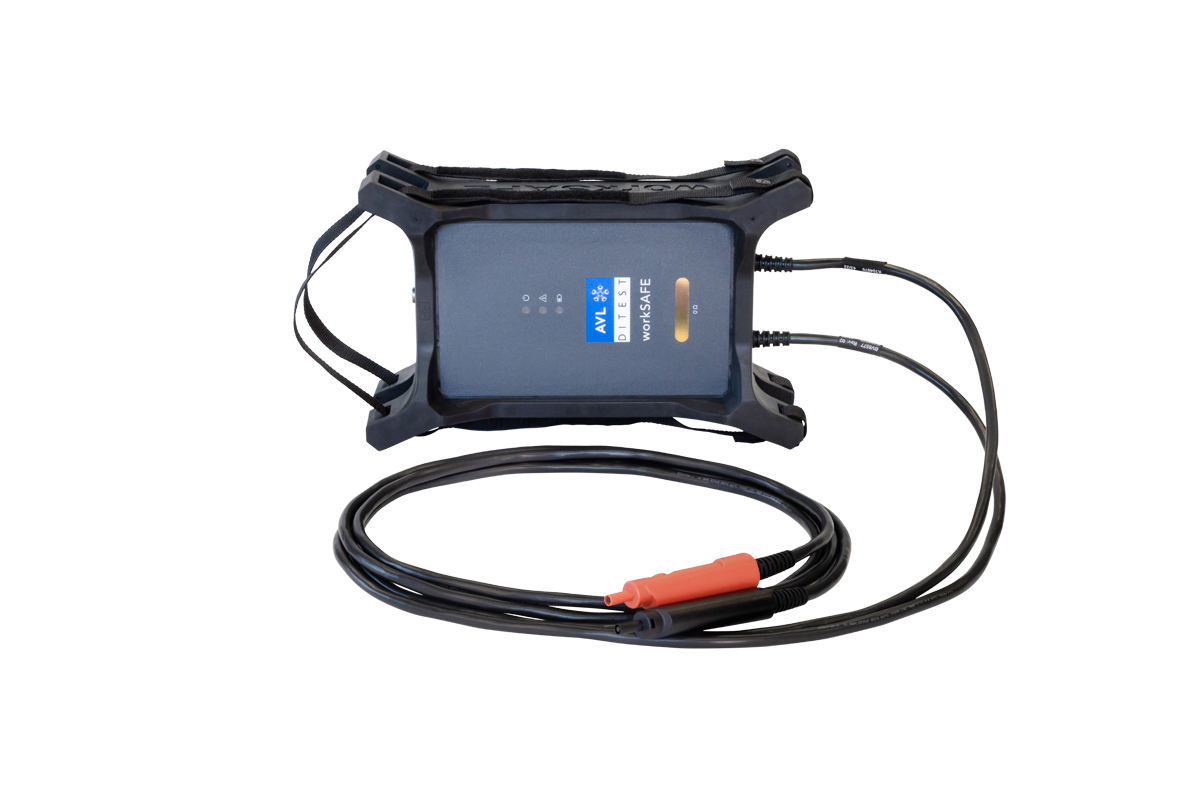

AVL DITEST workSAFE

Das AVL DiTEST workSAFE wird eingesetzt, um sicherheitsrelevante Messungen an Hochvoltsystemen von Fahrzeugen mit Elektroantrieb durchzuführen. Zu diesen
Messungen gehören insbesondere die Feststellung der Spannungsfreiheit, die Überprüfung des Potentialausgleichs sowie das Messen des Isolationswiderstands.

Mit dem workSAFE können Sie den spannungsfreien Zustand des Fahrzeugs schnell und zuverlässig verifizieren und dokumentieren. Dies ist essenziell für die sichere
Durchführung von Service- und Reparaturarbeiten.

Der Potentialausgleich kann mit dem workSAFE präzise überprüft werden, um gefährliche Potentialunterschiede zwischen verschiedenen Komponenten des Hochvolt-Systems zu vermeiden. Zudem können Isolationsfehler nur im Falle eines ordnungsgemäßen Potentialausgleichs zuverlässig vom Isolationswächter detektiert werden.

Die Überprüfung des Isolationswiderstands erfordert das Anlegen einer Prüfspannung, welche mindestens der Batteriespannung des Fahrzeugs entspricht. workSAFE generiert Spannungen bis zu 1500 V DC und ist damit auch für zukünftige Fahrzeuggenerationen gerüstet. Sie können den Isolationswiderstand außerdem gemäß SAE J1766 auch am aktiven Hochvoltsystem messen. Darüber hinaus ist das workSAFE in einer an die chinesische Norm GB 18384-2020 angepassten Variante verfügbar. Diese ist mit einer dritten, steckbaren Messleitung ausgestattet, und ermöglicht dadurch schnellere und präzisere Messergebnisse für den Isolationswiderstand am aktiven System.

Alle Funktionen im Überblick

  • Überprüfung der Spannungsfreiheit
  • Spannungsmessung bis 1500 V DC und 1000 V AC
  • Prüfung des Potentialausgleichs mit 4- Leiter-Messverfahren (Kelvin-Messung) mit 200 mA (ECE R100) bis 10 A
  • Isolationswiderstandsmessung mit bis zu 1500 V DC Prüfspannung
  • Isolationswiderstandsmessung am aktiven Hochvoltsystem bis 1500 V DC (SAE J1766 und GB 18384)
  • Simulation von Isolationsfehlern
  • Kapazitäts-, Induktivitäts- und Widerstandsmessung
