AVL DITEST SCOPE 1400

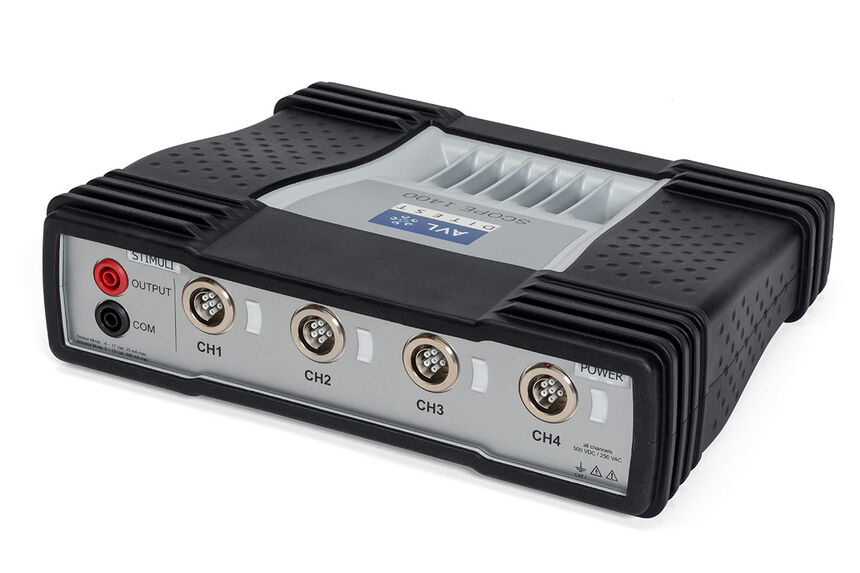

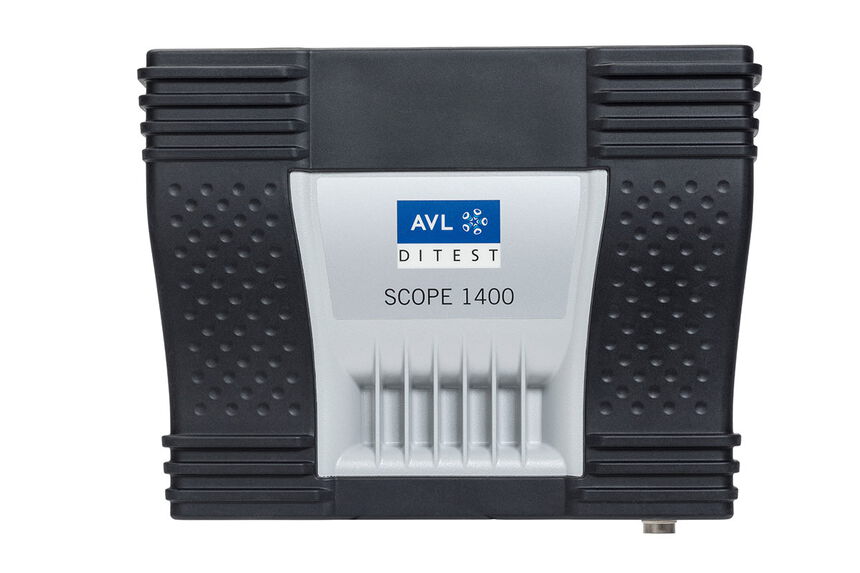

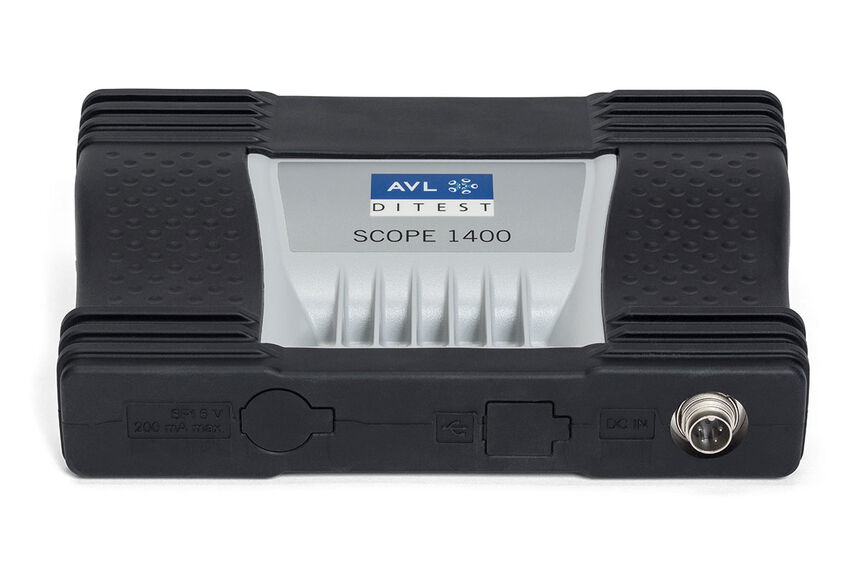

Digitales, hochauflösendes 4-Kanal-Scope-Modul zur Signalerfassung im Kraftfahrzeugbereich. Das Abrufen der Messergebnisse erfolgt über Anschluss an PC oder Tablet.

Alle Funktionen im Überblick

Vorbildliche Hardware

Galvanische Trennung der Kanäle und zwischen Messeinheit und PC
Differentielle Messkanäle
Stimuli Generator zur aktiven Signalbeaufschlagung
Geführte Anschlusserklärung der Sensoren mittels Active Probe Supply mit Color Guide
Automatischer Nullabgleich und Entmagnetisierung (Degaussing)
Garantierte Langzeitmessgenauigkeit von 5 Jahren ohne Kalibrierung
Automotive Sensorik
Stabiles und ultraleichtes Magnesiumgehäuse mit Gummi-Protektoren

Raffinierte Software

Intuitive und selbsterklärende Bedienbarkeit
Über 400 vorkonfigurierte Messungen
Automatische Sensorerkennung
Geführte Messschritte, Anschlusserklärungen und detaillierte Beschreibungen
Automatische Messbereichskonfiguration
Direkter Referenzkurvenvergleich
Kurvenrekorderfunktion

Produktvorteile

Galvanisch getrennte Eingänge
4 differentielle Oszilloskop-Messkanäle mit je 40 MS/s
Active Probe Supply mit Color Guide
Über 400 vordefinierte Einstellungen
Spannungsmessung bis 500 VDC/250 VAC
Strommessung 1 mA bis 1800 A AC/DC
Widerstandsmessung von 0,1 Ω bis 10 MΩ

SPI für synchronen seriellen Datenbus
Signalgenerator: 800 mA, -20 V bis +20 V, bis 1 MS/s
Auflösung: Scope 14 bit, Digital Multimeter 16 bit
Spannungsversorgung über 14 V Boardnetz (Zigarettenanzünder oder Autobatterie)
Kanalunabhängige Bandbreite und Abtastrate

SCOPE SHORT VERSION DE

SCOPE FULL VERSION DE

Galvanische Trennung zwischen AVL DITEST SCOPE und PC

Die galvanische Trennung schützt die Bauteile des AVL DITEST Scope vor Kurzschlüssen durch Spannungsübersprünge und Masseschleifen. So werden Masse-Erdschleifen bei Messungen an netzgebundenen Messstellen (z.B. Steckdose) und am PC verhindert. Defekte Bauteile am Fahrzeug oder Messgerät werden dadurch ausgeschlossen.

Ein Beispiel

Während der Fehlersuche ist ein Batterieladegerät am Fahrzeug angeschlossen und der PC mit der Steckdose verbunden. Über die geerdeten Netzanschlüsse von Ladegerät und PC ergibt sich bei herkömmlichen Messgeräten eine Masseschleife, welche zu Fehlmessungen führt oder Schäden an Bauteilen verursachen kann. Durch die galvanische Trennung wird das verhindert.

Differentielle Messkanäle

Die differentiellen Messkanäle ermöglichen eine Messung mit jeweils 40 MS/s und voller Bandbreite. Jeder Kanal ist unabhängig von den anderen nutzbar – so können Strom-, Widerstands- und Spannungsmessungen parallel durchgeführt werden. Kurzschlüsse und Fehlmessungen während des Messvorganges sind somit ausgeschlossen.

Tipp aus der Werkstatt

Sie können beispielsweise über den Messkanal 1 die Batteriespannung und auf Messkanal 2 die Spannungsversorgung der Lambda-Sondenheizung messen. Bei nicht differenziellen Messkanälen würde es bei falscher Polung zu einem Kurzschluss kommen. Dies wird bei AVL DITEST SCOPE SERIE verhindert.

Im Lieferumfang

AVL DiTEST SCOPE 1400

Basis Set

AVL DiTEST Scope 1400 Modul
Netzteil mit Netzkabel
Kabel USB
4 x Kabel URD
4 x Prüfspitzen rot
4 x Prüfspitzen schwarz
4 x Krokoklemmen rot
4 x Krokoklemmen schwarz
Stimuli Kabelsatz
Stromzange I1800
CD Handbuch
Gerätekoffer
Verpackung

Standard Set

AVL DiTEST Scope 1400 Modul
Netzteil mit Netzkabel
Kabel USB
4 x Kabel URD
4 x Prüfspitzen rot
4 x Prüfspitzen schwarz
4 x Krokoklemmen rot
4 x Krokoklemmen schwarz
Stimuli Kabelsatz
Stromzange I100 Standard
Stromzange I1800
CD Handbuch
Gerätekoffer
Verpackung

High End Set

AVL DiTEST Scope 1400 Modul
Netzteil mit Netzkabel
Zigarettenanzünder u. Fahrzeugbatterie Supply
Kabel USB
4 x Kabel URD
4 x Prüfspitzen rot
4 x Prüfspitzen schwarz
4 x Krokoklemmen rot
4 x Krokoklemmen schwarz
Stimuli Kabelsatz
Stromzange I150 High End
Stromzange I1800
Temperatursensor -20° bis 200°C
Drucksensor -1bar bis 100bar
Triggerzange
KV Clip
CD Handbuch
Gerätekoffer
Verpackung

Support & Downloads

AVL DITEST SCOPE Software

Die bewährte AVL DITEST SCOPE Software Benutzeroberfläche kann intuitiv und ohne Schulung bedient werden. Alle Messungen werden durch geführte Messschritte, Anschlusserklärungen und detaillierte Beschreibungen unterstützt. Dank der automatischen Sensorerkennung und dem Color Guide werden Anschluss- und Einstellungsfehler ausgeschlossen.

Mehr erfahren...
